小批量SMT貼片加工中，如何科學設定與精準監控回流焊溫度曲線？

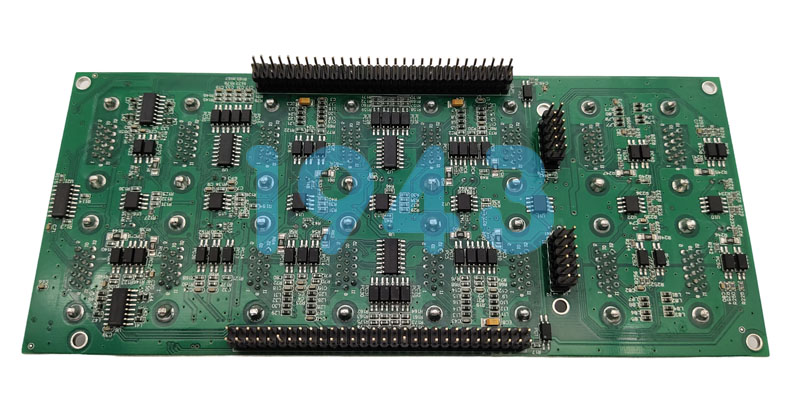

在小批量SMT貼片加工過程中，回流焊作為決定焊接質量的核心工藝環節，其溫度曲線的設定與監控直接影響產品的直通率、可靠性與交付周期。尤其在多品種、小批量、快交付的生產模式下，如何快速、準確地設定并持續監控回流焊溫度曲線，成為提升工藝穩定性和客戶滿意度的關鍵。

1943科技將從實際生產角度出發，分享小批量SMT貼片加工中回流焊溫度曲線的科學設定方法與有效監控策略，幫助電子制造企業規避虛焊、冷焊、元件立碑、錫珠等典型焊接缺陷，確保每一塊PCBA板都具備高一致性與高可靠性。

一、為什么小批量SMT貼片對回流焊溫度曲線要求更高？

與大批量連續生產不同，小批量SMT貼片加工具有以下特點：

• 產品種類多、換線頻繁：不同PCB板的元器件布局、熱容量差異大；
• 物料規格復雜：混合封裝（如0201、QFN、BGA等）共存；
• 試產驗證周期短：客戶對首件交付速度要求高，調試窗口有限。

這些特點決定了小批量SMT貼片加工必須具備快速建模、靈活調整、精準復現的回流焊工藝能力，而這一切的基礎，正是科學合理的溫度曲線設定。

二、回流焊溫度曲線的四大關鍵階段及設定要點

標準回流焊溫度曲線通常分為四個階段：預熱區、保溫區（活性區）、回流區、冷卻區。每個階段對焊接質量均有特定作用。

1. 預熱區（Ramp-up Zone）

• 作用：使PCB和元器件緩慢升溫，避免熱沖擊；
• 設定建議：升溫速率控制在1~3℃/s，避免過快導致元件開裂或焊膏飛濺；
• 監控重點：起始溫度與升溫斜率的一致性。

2. 保溫區（Soak Zone）

• 作用：活化助焊劑、均勻板面溫度、減少溫差；
• 設定建議：時間控制在60~120秒，溫度維持在150~180℃；
• 監控重點：確保所有焊點溫度趨于一致，避免“冷點”導致潤濕不良。

3. 回流區（Reflow Zone）

• 作用：焊膏熔融、形成金屬間化合物（IMC），完成焊接；
• 設定建議：峰值溫度需高于焊膏熔點20~40℃（如SAC305無鉛焊膏建議235~245℃）；回流時間控制在30~60秒；
• 監控重點：峰值溫度與時間窗口的穩定性，避免過熱損傷元件或不足導致虛焊。

4. 冷卻區（Cooling Zone）

• 作用：快速凝固焊點，形成致密結晶結構；
• 設定建議：冷卻速率建議3~5℃/s，過慢易產生粗大晶粒，影響機械強度；
• 監控重點：冷卻起始點與速率的一致性。

三、小批量生產中溫度曲線的快速設定策略

1. 基于PCB熱仿真預判
   利用熱仿真軟件或歷史數據模型，初步估算不同區域的熱響應，減少試錯次數。

2. 使用測溫板（Thermal Profiler）實測驗證
   在首件試產階段，通過多點熱電偶采集實際溫度數據，生成真實曲線，對比理論設定進行微調。

3. 建立典型產品曲線庫
   針對常見板厚、銅厚、元件密度等參數，分類建立標準曲線模板，實現“一鍵調用+微調”模式，大幅提升換線效率。

4. 關注焊膏廠商推薦參數
   不同品牌/型號焊膏的活化溫度、熔點、潤濕窗口存在差異，務必以焊膏技術規格書為基準設定。

四、如何實現回流焊溫度曲線的持續監控？

設定只是起點，持續穩定的執行才是保障。建議采取以下措施：

• 每班次/換線時進行曲線復測：確保設備狀態穩定；
• 部署在線溫度監控系統：實時采集并記錄每爐次曲線數據，支持SPC分析；
• 設定上下限報警機制：對關鍵參數（如峰值溫度、回流時間）設置公差帶，異常自動停機；
• 定期校準熱電偶與爐溫儀：避免測量偏差導致誤判。

五、結語：溫度曲線是小批量SMT的“工藝心臟”

在競爭日益激烈的小批量SMT貼片市場，客戶不僅關注價格與交期，更看重工藝能力與質量穩定性?？茖W(xué)設定并精準監控回流焊溫度曲線，是提升直通率、降低返修成本、贏得客戶信任的核心抓手。

1943科技始終堅持以工藝驅動質量，通過標準化、數據化、智能化的回流焊管理流程，為每一位客戶提供高可靠性、高一致性的SMT貼片服務。無論您的產品是高密度通信模塊、醫療電子，還是工業控制板，我們都將以嚴謹?shù)墓に噾B(tài)度，守護每一塊PCBA的焊接品質。
