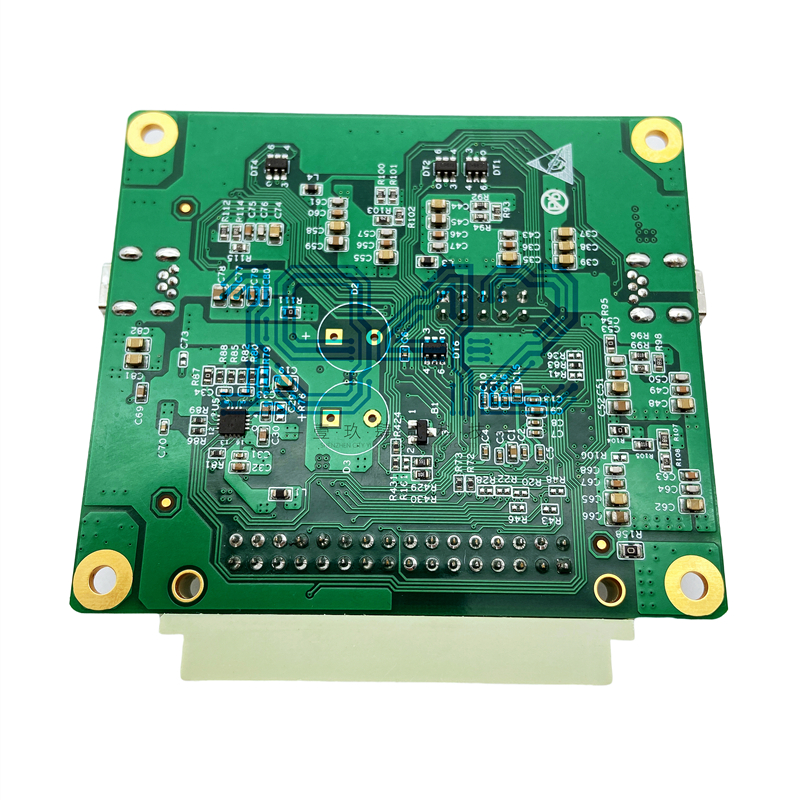

PCBA組裝加工的核心流程
PCBA是電子制造中的關鍵環節，通過將電子元器件精準焊接或插裝到PCB上，形成完整的電路功能模塊。其核心流程涵蓋設計、材料準備、組裝、焊接、測試及交付等階段。
1. 設計與前期準備
（1）電路板設計
- EDA工具應用：使用Altium Designer、Cadence等軟件進行電路設計，需遵循IPC-2221標準，確保焊盤尺寸與元件封裝匹配，避免短路或接觸不良。
- 多層板設計：針對復雜電路需求，采用4-16層PCB設計，通過鉆孔與電鍍實現層間連接，孔壁銅厚通常為25-50μm。
- 柔性與剛?cè)峤Y(jié)合設計：對于可穿戴設備或醫療設備，采用柔性基材（如PI薄膜）或剛?cè)峤Y(jié)合板，滿足彎曲與高強度需求。
（2）技術文件與物料準備
- 技術文件：包括原理圖、PCB布局文件、BOM清單、Gerber文件及測試計劃文件，需確保準確性以避免生產偏差。
- 元器件篩選：根據BOM清單采購元器件，通過XRF檢測確保符合RoHS標準；對吸濕性元件（如BGA）進行預烘處理，防止回流焊時爆裂。
2. 核心工藝流程
（1）SMT貼片加工
- 焊膏印刷：
- 使用高精度鋼網（厚度0.1mm-0.2mm），通過刮刀壓力（4-8kg/cm²）和印刷速度（30-150mm/s）控制焊膏均勻性。
- 采用SPI（錫膏檢測）確保焊膏厚度無塌陷或遺漏，誤差控制在±5%以內。
- 元件貼裝：
- 高速貼片機（如ASM Siplace）實現每小時數萬件貼裝，精度達±0.025mm，支持0201（0.25mm×0.125mm）、QFN/LGA等精密元件。
- 混合工藝兼容異形元件，通過視覺定位與供料器校準優化良率。
- 回流焊接：
- 溫度曲線控制：預熱（1-3℃/秒升溫至150℃）、均熱（183℃持續60-90秒）、回流（215℃±10℃形成焊點）、冷卻（2-4℃/秒）。
- 采用全熱風回流焊設備，減少單面受熱導致的PCB變形，焊點潤濕性需通過AOI（自動光學檢測）實時監控。
（2）DIP插件與后焊工藝
- 波峰焊與選擇性焊接：
- 波峰焊適用于批量生產，需控制焊料溫度（245℃-260℃）與傳送速度（3-5m/min），避免焊錫飛濺導致短路。
- 選擇性焊接用于局部精密焊接，通過機器人精準定位DIP元件（如連接器、散熱器）。
- 后焊工藝：
- 對大功率器件（如MOSFET）進行二次焊接，提升抗震性與耐高溫性，降低虛焊風險。
3. 質量控制與測試
（1）過程檢測
- AOI檢測：結合AI算法識別焊點缺陷（如少錫、偏移、極性錯誤），缺陷率控制在0.1%以下。
- X射線檢測：對BGA、QFN等封裝元件進行內部焊點分析，確保共面性與焊料填充率達標。
（2）功能與環境測試
- 功能測試（FCT）：模擬實際工作場景，驗證信號完整性、輸入輸出響應及多設備通信兼容性。
- 環境可靠性測試：
- 高低溫老化：在-40℃至85℃循環測試，驗證長期穩定性。
- 振動與沖擊：符合GJB 150標準，確保機械結構可靠性。
- 防塵防水測試：IP等級測試（如IP67）適用于戶外設備。
（3）參數校準
- 對高精度設備（如通信模塊、傳感器）進行校準，通過專用軟件調整傳感器參數、信號增益等，確保符合設計指標。
4. 材料與工藝創新
（1）先進材料應用
- 高頻高速材料：采用羅杰斯RO4000系列等低損耗材料，支持5G通信與雷達系統。
- 高導熱材料：鋁基板或陶瓷基板用于大功率器件（如LED驅動、電源模塊），導熱系數達1-10W/(m·K)。
- 環保材料：無鉛焊料（Sn-Ag-Cu合金）與無鹵阻焊劑，滿足RoHS及REACH法規要求。
（2）工藝優化技術
- 激光微加工：實現微米級鉆孔與切割，支持HDI（高密度互連）板制造。
- 表面處理技術：
- 沉金（ENIG）：適用于精密焊接與長期存儲，金層厚度1.27μm。
- 化學鎳金（ENEPIG）：解決傳統沉金的焊錫性問題，適用于高端消費電子。
5. 智能化與自動化
（1）智能生產線
- 工業機器人：AGV（自動導引車）與機械臂實現物料搬運與組裝自動化。
- MES系統：實時監控生產數據，追蹤不良品至具體工序，優化設備利用率。
（2）AI驅動的質量管理
- AI缺陷分類：深度學習算法提升AOI對微裂紋、虛焊的識別率，減少人工復檢工作量。
- 數字孿生：模擬生產線虛擬環境，預測設備故障并優化工藝參數。
6. 行業應用與挑戰
（1）典型應用領域
- 消費電子：智能手機、可穿戴設備（如智能手表）依賴小型化與高集成度設計。
- 汽車電子：車載ECU、ADAS模塊需通過AEC-Q100認證，強調抗震與耐溫性。
- 工業設備：PLC控制器、傳感器模塊需滿足IP65防護等級與EMC抗干擾要求。
（2）技術挑戰與趨勢
- 挑戰：微型化導致焊接難度增加，高密度電路需解決信號串?dāng)_與散熱問題。
- 趨勢：
- 3D封裝與SiP技術：提升集成度，減少外部連接風險。
- 柔性與可穿戴PCB：支持可折疊設備與醫療貼片傳感器。
- 綠色制造：推廣無鉛焊接與材料循環利用，降低碳足跡。
7. 結語
PCBA組裝加工是電子制造的核心環節，其技術復雜度與精度直接影響產品性能與市場競爭力。通過結合先進材料、智能化工藝與嚴格的質量控制，PCBA加工正朝著高可靠性、高效率與可持續化方向發展。未來，隨著5G、AI與物聯網的深入應用，PCBA技術將持續推動電子產品的創新與升級。
