回流焊是SMT貼片工藝中很重要的一部分。它是經過前端PCB錫膏印刷、PCB貼片安裝好之后形成元器件與電路板電器聯通的重要環節，回流焊是靠內部發熱把錫膏融化成液體使元器件與PCB焊盤焊接在一起，然后再通過冷卻把元件和焊盤固化在一起。那么回流焊接的重要工藝要求有哪些呢？
下面1943科技來詳細的給大伙介紹一下回流焊接工藝要求。
目前SMT貼片加工中回流焊接技術在電子制造領域已經廣泛使用，我們生活當中所用到的電子產品及工業、醫療、通訊等所有的電路板，貼片加工元器件都是通過這種回流焊接工藝焊接到PCB板上的。這種工藝的優勢是每個溫區溫度設置容易控制，貼片好之后通過線體同位軌道及時過爐避免氧化，如果是雙軌道還可以同時回流焊接不同的PCBA，制造成本也更容易控制降低。這種設備的原理就是通過我們設置好的溫度，通過設備內部電路控制發熱。也將氮氣加熱到設定的溫度后，分上下熱風滾動循環加熱達到PCB與元器件整個受熱均勻，錫膏達到一定熔點（無鉛217攝氏度）實現元器件引腳與PCB焊盤焊接，然后固化。

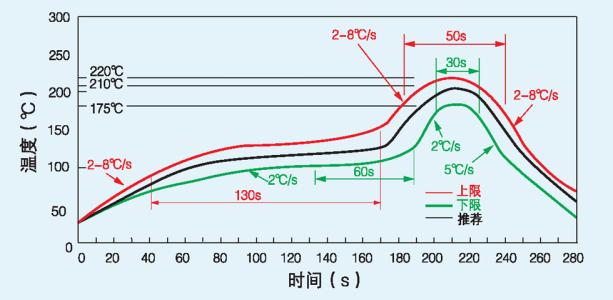

1.要結合錫膏廠商提供的溫度曲線，合理設置實際貼片加工PCB板回流焊溫度曲線并定期做溫度曲線的實時測試。
2.要按照PCB設計時的焊接方向進行焊接，包括線路板材質、厚度、接地面積、PCB板子大小、元器件大小以及吸熱量等綜合因數
3.回流焊焊接過程中嚴防傳送帶震動，要實時監管查看及保養設備。
4.必須對塊印制板的焊接效果進行檢查。冷焊（冷汗稱為錫膏融化不充分的一種現在）肉眼是很難判斷的，造成電路連接性能不良。
5.檢測焊點表面是否光澤、焊點形狀是否呈半爬狀、焊點周邊是否有錫球和殘留物情況、短路和假焊的情況。特別要檢查PCB表面顏色變化，如果出現變色，說明針對于目前貼片加工的PCBA板子的溫度設置是偏高的。并根據檢查結果調整合理的溫度曲線。要不定時的在回流爐后端檢測焊接質量，避免批量性焊接出現問題，減少不必要的損失。
以上內容由深圳SMT貼片加工廠-1943科技-為您分享SMT貼片回流焊原理的相關內容，希望對您有所幫助，了解更多SMT貼片加工知識，歡迎訪問深圳市一九四三科技有限公司。
