專業PCBA組裝加工廠：1943科技SMT貼片、DIP插件及整機組裝全流程服務

1943科技專注于高品質PCBA一站式加工服務。本文詳細介紹從SMT貼片、DIP插件到成品組裝的完整工藝制程，解析如何通過嚴格的DFM分析、制程管控及測試手段，保障PCBA產品的良率與可靠性，為電子產品研發與量產提供技術支持。

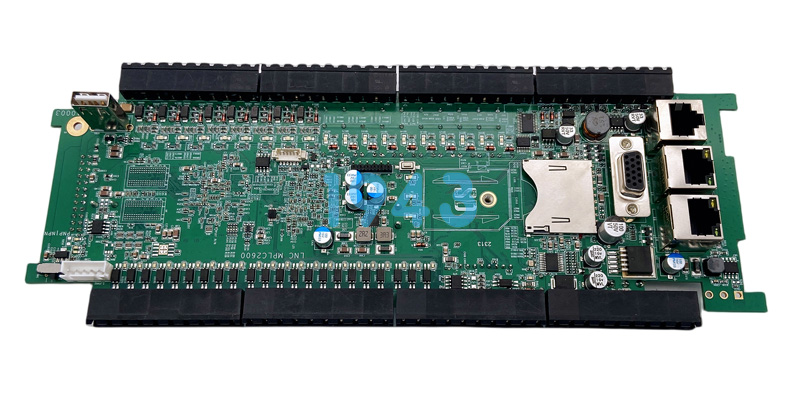

一、 PCBA加工的核心構成：SMT與DIP的協同

PCBA（Printed Circuit Board Assembly）是電子產品的核心組件，其加工過程主要包含SMT（表面貼裝技術）和DIP（通孔插裝技術）兩大核心工序，以及后續的成品組裝。

1. SMT貼片工藝
SMT是將微小的電子元器件（如芯片、電阻、電容）直接貼裝到PCB板表面的技術。關鍵控制點包括：

• 錫膏印刷：使用鋼網將錫膏精確印刷在PCB焊盤上，厚度和體積需符合IPC標準。
• 高速貼片：利用多功能貼片機實現高精度取放，貼片精度通常需控制在±0.05mm以內，確保引腳與焊盤對齊。
• 回流焊接：通過回流焊爐的溫區控制（預熱、恒溫、回流、冷卻），使錫膏熔化再凝固，形成可靠的焊點。

2. DIP插件工藝
針對接插件、變壓器、大電容等無法貼裝的元器件，采用DIP工藝：

• 波峰焊接：利用波峰焊機使熔融焊料形成波峰，讓插裝好的PCB板通過，完成焊點焊接。
• 手工焊接：對于特殊敏感元件或返修焊點，由持證焊工嚴格按照ESD（靜電防護）標準操作，確保無虛焊、連焊。

二、 從電路板到成品：整機組裝的關鍵環節

PCBA加工不僅僅是焊接電路板，還包括將PCBA板、外殼、線束、散熱器等零部件組裝成完整電子產品的過程。

1. 結構裝配與線束連接

• 裝配公差控制：在安裝PCBA至外殼時，需關注螺絲柱位的匹配度，避免因應力過大導致PCB板彎曲或焊點斷裂。
• 線束處理：規范使用壓接端子、熱縮管和理線扎帶，確保連接器插拔力符合規格，防止信號傳輸中斷。

2. 輔助工藝處理

• 三防涂覆：根據產品使用環境，對PCBA表面進行三防漆涂覆（如防潮、防霉、防鹽霧），提升產品在惡劣環境下的耐用性。
• 洗板工藝：焊接后清除殘留的助焊劑和錫珠，防止離子遷移導致的短路。

三、 品質管控體系：數據化與標準化

在1943科技，我們建立了全流程的質量監控體系，確保每一塊PCBA的可靠性。

1. DFM可制造性分析
在量產前，工程團隊會對客戶提供的Gerber文件和BOM表進行審查，識別設計隱患（如焊盤間距過小、元件布局不合理），并提出優化建議，從源頭降低不良率。

2. 首件檢驗制度（FAI）
每批次生產前，必須制作首件樣品進行全尺寸和功能測試。只有在首件通過IQC、IPQC、OQC三層確認后，方可進入批量生產。

3. 多層級檢測手段

• SPI（錫膏檢測）：檢測錫膏印刷的體積和高度，防止少錫或塌陷。
• AOI（自動光學檢測）：全檢貼片元件的偏移、極性反向、缺件等問題。
• X-Ray檢測：針對BGA、QFN等底部焊接元件，透視檢查焊球的潤濕情況和空洞率。
• ICT/FCT測試：
  • ICT（在線測試）：檢查開路、短路及元件值偏差。
  • FCT（功能測試）：模擬真實工作場景，燒錄程序并測試各項功能指標，確保產品上電即用。

四、 柔性生產與供應鏈管理

面對多品種、小批量的市場需求，工廠的響應速度至關重要。

1. 快速換線能力
通過標準化的治具庫和元件庫，我們能在短時間內完成不同機型的程序切換和物料備料，支持從幾十片打樣到數萬片量產的靈活轉換。

2. 物料管控
專業的采購團隊負責BOM物料齊套管理，嚴格執行來料檢驗（IQC），確保所有元器件均為原廠正品或高品質替代品，杜絕拆機料與次品料上線。

五、 為什么選擇1943科技作為PCBA合作伙伴？

• 全流程閉環：從SMT貼片到成品組裝，無需轉廠，減少運輸損耗和溝通成本。
• 技術透明：生產過程可視化，隨時提供生產進度和測試報告。
• 售后保障：提供完善的追溯服務，如遇質量問題，24小時內響應并提供解決方案。

結語

PCBA加工是一門對精度和一致性要求極高的技術。1943科技致力于通過標準化的制程管理和專業的工程技術，為客戶提供高良率、短交期的PCBA一站式服務。無論您處于產品研發階段還是規模量產階段，我們都能提供匹配的制造解決方案。

歡迎聯系我們獲取報價與DFM分析支持。
