  • 行業資訊

    PCBA加工組裝全流程:從貼片到整機組裝,保障高可靠性與高效交付

    在電子產品研發邁向量產的關鍵階段,PCBA(Printed Circuit Board Assembly)加工組裝不僅是制造環節的核心,更是決定產品性能、可靠性和上市節奏的重要因素。對于工業控制、醫療設備、通信系統及物聯網終端等領域的客戶而言,選擇一家具備全流程能力、工藝嚴謹、響應迅速的PCBA服務商,是降低試錯成本、提升產品成功率的關鍵一步。

    本文將深入解析專業PCBA加工組裝的完整流程,幫助您全面了解現代電子制造服務的技術深度與質量保障體系。


    一、什么是PCBA加工組裝?

    PCBA加工組裝,是指將各類電子元器件通過SMT(表面貼裝技術)和DIP(插件工藝)等方式,精準安裝并焊接在PCB裸板上,形成具備完整電氣功能的電路模塊。這一過程不僅包含物理裝配,更涵蓋工程支持、物料管理、過程控制、功能驗證等多個維度,是一套高度集成的系統化制造服務。

    與簡單“貼片”不同,真正的PCBA加工組裝強調端到端閉環管理——從設計評審到成品出貨,每一步都需嚴格受控,確保“一次做對”。

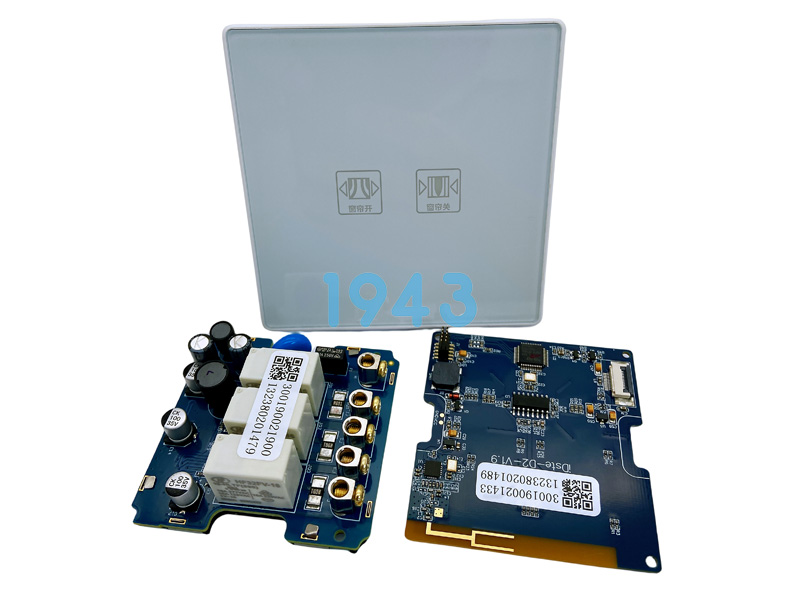

    PCBA加工組裝


    二、PCBA加工組裝的核心流程

    1. 前期工程支持與DFM分析

    在正式投產前,專業的工程團隊會對客戶提供Gerber文件、BOM清單及坐標文件進行可制造性分析(DFM)。重點評估:

    • 元件布局是否滿足最小間距要求
    • 焊盤設計是否匹配封裝規格
    • 是否存在熱應力集中或焊接盲區
    • 鋼網開孔建議與回流焊窗口適配性

    通過前置介入,可提前規避80%以上的潛在工藝風險,大幅減少打樣返工。

    2. 高精度SMT貼片生產

    SMT是PCBA組裝的基礎環節,其質量直接決定整板可靠性:

    • 錫膏印刷:采用全自動印刷機+激光定位鋼網,配合SPI(焊膏檢測儀)實現100%厚度與面積監控;
    • 元件貼裝:支持0201微型元件、0.3mm細間距IC、BGA/CSP等高密度封裝,貼裝精度達±0.03mm;
    • 回流焊接:根據板材與元器件特性定制溫度曲線,確保焊點飽滿、無虛焊/橋接;
    • AOI光學檢測:多角度成像識別偏移、極性錯誤、少件、立碑等缺陷,實現自動化全檢。

    3. 后段DIP插件與選擇性焊接

    對于無法SMT化的連接器、大功率器件或特殊結構件,采用人工插件+選擇性波峰焊或局部手工焊接,確保機械強度與電氣連接雙重達標。

    PCBA加工組裝

    4. 程序燒錄與功能測試(FCT)

    完成硬件組裝后,進入軟件與功能驗證階段:

    • 自動化燒錄MCU、Flash等芯片固件;
    • 按客戶測試方案執行電源、通信、信號完整性等功能測試;
    • 支持老化測試、高低溫循環等可靠性驗證(按需);
    • 所有測試數據可追溯,不良品自動隔離并生成分析報告。

    5. 全流程品質管控體系

    貫穿始終的質量控制是高良率的保障:

    • IQC來料檢驗:所有PCB與元器件入庫前全檢/抽檢;
    • IPQC過程巡檢:關鍵工序設置質量門,實時糾偏;
    • OQC出貨檢驗:成品100%外觀檢查+抽樣功能復測;
    • 質量追溯系統:每塊板綁定唯一ID,記錄從物料批次到測試結果的全生命周期數據。

    PCBA加工組裝


    三、柔性交付:小批量也能高效響應

    現代電子產品迭代加速,客戶對“快、準、穩”的需求日益突出。專業PCBA服務商應具備:

    • 無最低起訂量限制:支持1片打樣、100片中試、萬級量產;
    • 快速換線能力:SMED(單分鐘換模)技術實現多品種快速切換;
    • 加急通道:標準打樣5-7天內交付,緊急訂單72小時響應;
    • 透明化進度追蹤:客戶可在線查看生產狀態、測試報告與物流信息。

    歡迎聯系我們


    四、為什么全流程整合至關重要?

    碎片化的外包模式(如分開找貼片廠、測試廠、組裝廠)往往導致:

    • 溝通成本高、責任邊界模糊;
    • 工藝銜接斷層,問題溯源困難;
    • 交付周期不可控,項目延期風險大。

    而一站式PCBA加工組裝服務,通過內部協同消除信息孤島,實現:
    ? 工藝無縫銜接
    ? 質量統一標準
    ? 成本優化可控
    ? 響應敏捷高效


    五、結語:選擇值得托付的制造伙伴

    PCBA加工組裝,遠不止是“把元件焊到板子上”。它是一場融合精密設備、工藝經驗、質量意識與服務承諾的系統工程。對于追求產品穩定性與市場先機的企業而言,選擇一家技術扎實、流程規范、響應及時的合作伙伴,意味著為產品成功注入確定性。

    如果您正在尋找可靠的PCBA加工組裝服務,歡迎提交您的Gerber、BOM及工藝需求,獲取免費工程評估與詳細報價。我們致力于用專業、透明、高效的服務,助力您的硬件產品從圖紙走向市場,一步到位。
